Отладочные платы для dsPIC |
|
|
|
|
|
|
|
Для обучения программирования микроконтроллеров dsPIC30F компании Microchip предлагает демонстрационные платы dsPICDEM.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доступна для заказа

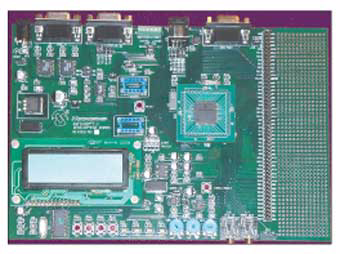

dsPICDEM 1.1 Plus (DM300024)
dsPICDEM 1.1 Plus - отладочная плата общего назначения - недорогое средство, облегчающее разработку приложений для контроллеров семейства dsPIC30F/33F и PIC24H 16-битной архитектуры. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доступна для заказа
dsPICDEM SMPS Buck Development Board (DM300023)
Отладочная плата импульсного преобразователя для источников питания на основе микроконтроллера dsPIC30F2020. Плата включает, кроме микроконтроллера, два независимых импульсных преобразователя, разъемы порта RS-232 и порта подключения эмулятора/программатора MPLAB ICD2. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доступна для заказа

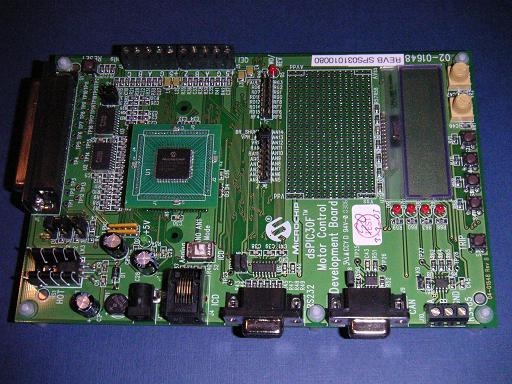

dsPICDEM MC1 Motor Control Development Board (DM300020)
Позволяет построить систему управления для трех основных типов двигателей: бесколлекторными двигателями постоянного тока, асинхронными и синхронными двигателями. Процессорная плата содержит установленный на дочерней плате контроллер dsPIC30F6010 и поддерживает все контроллеры из семейства dsPIC для задач управления приводом. На отладочной плате установлен ЖК-индикатор, разъемы для подключения отладчика ICD-2, RS-232, внешних датчиков положения ротора привода (энкодер или датчики Холла), а также разъемы для подключения силового модуля управления приводом. Существуют два типа силовых 3-х фазных модулей: для управления высоковольтным двигателем (модуль DM300021 – позволяет управлять двигателем с напряжением до 400В и мощностью до 1КВт) и для управления низковольтными двигателями (модуль DM300022 – напряжение до 50В и мощностью до 400Вт).
Поставляется в различной комплектации под следующими part namber:
DM300020 - dsPICDEM MC1 Motor Control Development Board
DM300021 - dsPICDEM MC1H 3-Phase High Voltage Power Module
DM300022 - dsPICDEM MC1L 3-Phase Low Voltage Power Module |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доступна для заказа
dsPICDEM 80-pin Starter Development Board (DM300019)
Отладочная плата для реализации приложений на базе сигнальных контроллеров dsPIC30F и dsPIC33F. Имеется возможность использования микроконтроллеров общего назначения dsPIC30F6014A и dsPIC33FJ256GP710. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доступна для заказа

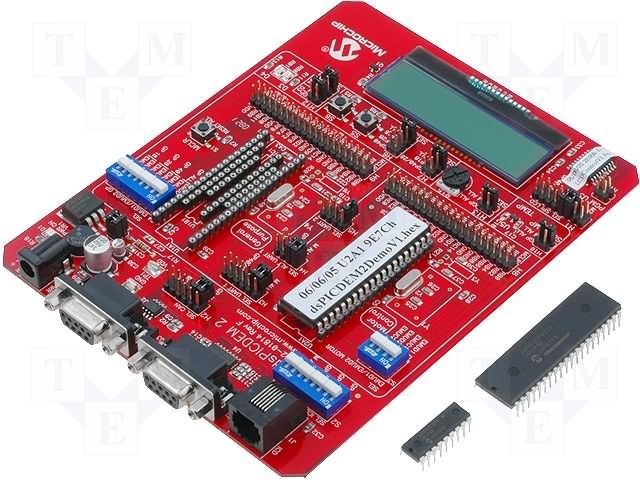

dsPICDEM 2 Development Board (DM300018)
Отладочная плата для реализации приложений на базе сигнальных контроллеров dsPIC30F. Имеется возможность использования микросхем с числом выводов 28 и 40 семейства motor control, а также микроконтроллеров общего назначения и датчиков в корпусах DIP-18, 28 и 40. На плате установлен МК dsPIC30F4011, регулятор питания, кварцевые резонаторы для всех типов микросхем, интерфейс программирования, порты RS232 и CAN. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доступна для заказа

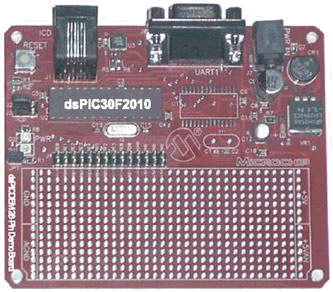

dsPICDEM 28-Pin Starter Demo Board (DM300017)
Недорогая отладочная плата, содержащая стабилизатор напряжения, кварцевый генератор, разъемы для подключения отладчика ICD-2 и последовательного порта RS-232, панельку для установки 28-и выводного 16-ти разрядного контроллера dsPIC30F в DIP корпусе, место под распайку корпуса 28SOIC и область для макетирования. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Не производится

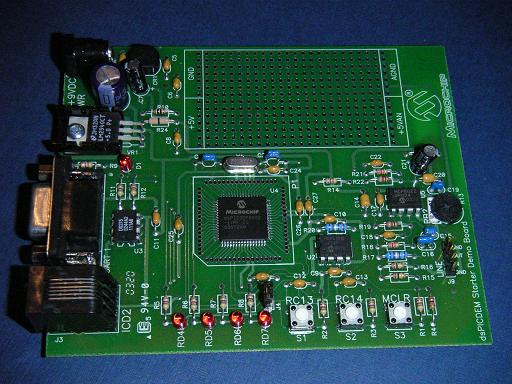

dsPICDEM Starter Demonstration Board (DM300016)
Недорогая отладочная плата, содержащая стабилизатор напряжения, кварцевый генератор, разъемы для подключения отладчика ICD-2 и последовательного порта RS-232, кнопки, потенциометры, распаянный 16-ти разрядный контроллер цифровой обработки сигналов dsPIC30F и область для макетирования. Дополнительно на плате установлен цифровой потенциометр MCP41010, используемый как ЦАП для формирования аналоговых сигналов и операционный усилитель MCP6002, служащий для фильтрации входных сигналов для 12-ти разрядного АЦП. Пример программы, поставляемый с комплектом, показывает как с помощью dsPIC30F можно формировать звуковой сигнал. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Не производится

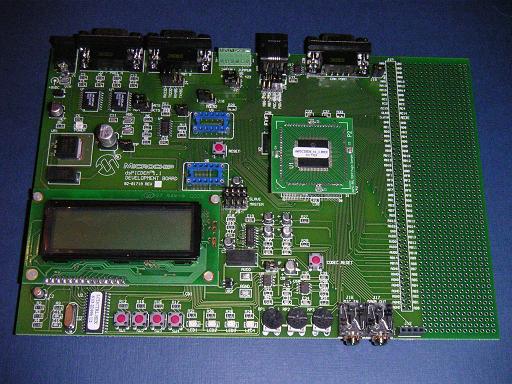

dsPICDEM 1.1 General Purpose Development Board (DM300014)
Имеет колодку для подключения различных 16-ти разрядных контроллеров семейства dsPIC30F (в базовом варианте dsPIC30F6014). Плата содержит графический дисплей (122×32 точек), звуковой кодек Si3000 с аудио-разъемами, светодиоды, кнопки, потенциометры, датчик температуры, содержит все необходимые компоненты для подключения интерфейсов: SPI, CAN, RS-485 и 2 UART. Отладка контроллера может осуществляться при помощи отладчика ICD-2 и эмулятора ICE 4000. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
