Система на кристалле – 2,4 ГГц, ядро C 8051 c памятью 32 Кб

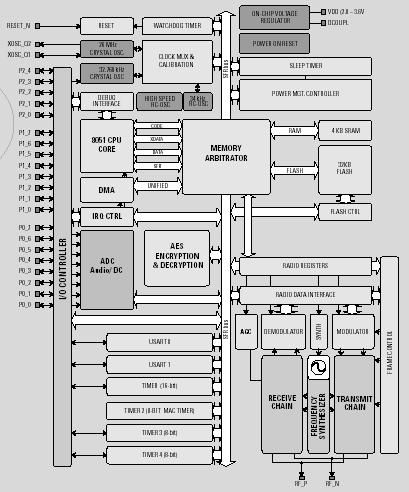

Микросхема CC 2510 – мощная система на кристалле ( SoC ), предназначенная для низкопотребляющих беспроводных приложений. В ее состав входит радиочастотный приемопередатчик и низкопотребляющее ядро микроконтроллера C 8051 с 32 Кб памяти, 4 Кб ОЗУ, 14-битный дельта-сигма АЦП, AES криптопроцессор.
|
|
|
Ориентированная на системы с низким энергопотреблением, новая микросхема имеет различные режимы работы, а также быстрый старт из режима Sleep . Выход из Sleep может осуществляться по внешнему прерыванию (изменение состояния любого порта) или по внутреннему таймеру.
В SoC CC 2510 интегрирован радиомодем со скоростью обмена информацией до 500 Кб/с.
Для работы необходим минимум пассивных элементов, никаких внешних фильтров или переключателей. Микросхема выпускается в корпусе QLP 32 6*6 мм ( PbFree ).
Новая SoC CC 2510 может применяться в широком спектре мобильных и беспроводных приложений: заказная электроника, беспроводная компьютерная периферия, пульты управления, спортивные товары и товары для отдыха и многое другое.
Ключевые особенности:
- Высокопроизводительный приемопередатчик – аналогичный CC2500
- Микроконтроллерное ядро C8051
- 32 Кб Flash памяти программ (с самопрограммированием)
- 4 Кб ОЗУ
- Контроллер DMA
- 4 режима энергопотребление
- Встроенный RC -генератор 16 МГц, работа от внешнего кристалла 26 МГц
- Часы реального времени с использованием внешнего кварца 32,768 кГц или внутреннего RC -генератора 34 кГц.
- Сверхбыстрый старт из режима Sleep , значительно снижающий общее энергопотребление
- Пробуждение из Sleep по внешнему прерыванию или по внутреннему таймеру
- Высокая чувствительность приемника
- Высокая избирательность и подавление
- Скорость передачи информации до 500 Кб/с
- Режимы модуляции 2- FSK , GFSK и MSK
- Низкое общее потребление (прием 23 мА, передача 24 мА, при работающем микроконтроллере на 26 МГц)
- Цифровой уровень качества приема ( RSSI и LQI )
- Монитор батареи
- Поддержка переключения частоты ( frequency hopping ) и многоканальности
- Поддержка пакетной передачи
- Минимум внешних пассивных элементов
- Дельта-сигма АЦП (14 бит), 8 каналов
- Диапазон питающих напряжений 2,0..3,6 В
- Два интерфейса USART/SPI
- Программируемый сторожевой таймер
- Схема сброса по питанию
- Три 8-битных и один 16-битный таймеры
- Генератор случайных чисел
- AES криптопроцессор
- Аппаратная поддержка внутрисхемной отладки
- 21 порт ввода/вывода, 20 мА
- Корпус QLP 32 6*6 мм ( PbFree )
|
