Блок беспроводного интерфейса ZigBee PSIS2420SPI
1. Назначение
Блок беспроводного интерфейса ZigBee PSIS2420SPI выполнен с использованием недорогого радиомодема CHIPCON CC2420, созданного специально для маломощных низковольтных радиочастотных приложений, работающих на частоте 2,4ГГц ISM полосы частот, которая не требует лицензирования.
Блок выполнен на печатной плате 5 класса точности с использованием SMD компонентов типоразмера 0402 и предназначен для монтажа на плату с управляющим микроконтроллером, для связи с которым используется линия SPI.
Соответствует стандарту IEEE 802.15.4 и может быть использован в продукции 2.4 GHz ZigBee.
Новый стандарт беспроводной связи ZigBee предназначен для создания надежных и недорогих беспроводных сетей с малым энергопотреблением для мониторинга и управления. Его особенностями являются возможность создания больших сетей (до 65536 узлов в сети), сравнительно небольшая скорость передачи данных (250 кбит/сек.) и низкое потребление приёмопередатчиков (возможность питания от батареи более одного года).
Преимуществом стандарта ZigBee по сравнению с другими беспроводными решениями является возможность создания как простых соединений ("точка-точка", "звезда"), так и сложных сетей различных топологий: "кластерное дерево", "многоячейковая сеть".
Области применения:
| - Автоматизация зданий |
| - Промышленное управление и мониторинг |
| - Управление доступом и освещением |
| - Потребительская электроника |
| - Персональные компьютеры и периферия |
| - Индивидуальное медицинское диагностическое оборудование |
2. Технические характеристики
| Наименование параметра |
Значение параметра |
| Микросхема радиомодема |
CC2420 |
| Диапазон частот, МГц |
2400 ... 2483,5 |
| Максимальная скорость, Кбит/сек |
250 |
| Выходная мощность |
1 мВт/ 0 дБм |
| Чувствительность, дБм |
-98 |
| Дальность, м |
100 |
| Интерфейс связи с управляющим процессором |
SPI |
| Напряжение питания, В |
2,1 ... 3,6 |
| Габаритные размеры, мм |
10 х 33 х 33 |
| Диапазон рабочих температур, °С |
0 ... + 70
-40 ... + 85 - по заказу |
3. Назначение выводов
| Номер вывода |
Обозначение |
Назначение вывода блока |
| 1 |
VCC |
Вход питания блока 3.3В |
| 2 |
GND |
Земля |
| 3 |
VREG_EN |
Вход включения регулятора 1.8В |
| 4 |
SO |
Данные SPI от СС2420 |
| 5 |
SI |
Данные SPI к СС2420 |
| 6 |
SCK |
Синхроимпульсы SPI |
| 7 |
CS |
Разрешение работы SPI |
| 8 |
FIFO |
Сигнал "данные в буфере" |
| 9 |
FIFOP |
Сигнал "пакет принят" |
| 10 |
CCA |
Сигнал "канал свободен" |
| 11 |
SFD |
Сигнал "прием пакета" |
| 12 |
RESET_N |
Вход сброса |

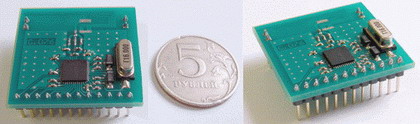

4. Внешний вид
Блок ZigBee PSIS2420SPI отличается малыми размерами, благодаря использованию SMD компонентов типоразмера 0402 и компактной встроенной F-образной антенны.
5. Документация
- Краткое описание блока ZigBee PSIS2420SPI(ru).pdf
6. Блок питания
Б608.1 - Блок питания DC-DC, 0,5Вт, вход 4,75…5,25В, выход 5В/100мА, изоляция 500В, 0…+70°С
Б608.2 - Блок питания DC-DC, 0,5Вт, вход 4,75…5,25В, выход 12В/40мА, изоляция 500В, 0…+70°С
Б608.3 - Блок питания DC-DC, 0,5Вт, вход 22…26В, выход 5В/100мА, изоляция 500В, 0…+70°С
Б608.4 - Блок питания DC-DC, 0,5Вт, вход 4,75…5,25В, выход 24В/20мА, изоляция 500В, 0…+70°С
Б608.5 - Блок питания DC-DC, 0,5Вт, вход 22…26В, выход 12В/40мА, изоляция 500В, 0…+70°С
Б608.6 - Блок питания для PSIS2420SPI ZigBee (DC-DC, 0,5Вт, вход 22…26В, выход 3,3В/200мА, изоляция 500В, 0…+70°С)
Б608.7 - Блок питания для PSIS2420SPI ZigBee (DC-DC, 0,5Вт, вход 4,75…5,25В, выход 3,3В/200мА, изоляция 500В, 0…+70°С)
