Применение MOSFET транзисторов NXP в электронике
История развития транзисторов
Рождение твердотельной электроники можно отнести к 1833 году. Именно тогда Майкл Фарадей экспериментируя с сульфидом серебра, обнаружил, что проводимость данного вещества растет с повышением температуры, в противоположность проводимости металлов, которая в этом случае уменьшается. Это явление Фарадей не смог объяснить.
Следующим этапом в развитии твердотельной электроники стал 1874 год, когда немецкий физик Фердинанд Браун опубликовал свою статью в одном из журналов, где он описал важнейшее свойство полупроводников (на примере серных металлов) – возможность проводить ток только в одном направлении. Браун тщетно пытается объяснить, противоречащее закону Ома, выпрямляющее свойство контакта полупроводника с металлом, проводя все новые и новые исследования. Браун не сумел объяснить такое свойство полупроводников и его современники не уделили должного внимания этому явлению.
Появление транзистора в XX веке стало переворотным моментом в развитии электроники. Это изобретение связано со многими именами великих ученых.
В 1906 году американский инженер Гринлиф Виттер Пикард получил патент на кристаллический детектор. Такой детектор представлял собой тонкий металлический проводник, с помощью которого осуществлялся контакт с поверхностью металла. Появление множества конструкций такого детектора, не принесло желаемых результатов, а появление в это время электронных ламп сводит на нет все усилия создать полупроводниковое устройство отвечающее требованиям того времени.
Первые патенты на принцип работы полевых транзисторов были зарегистрированы в Германии в 1928 году на имя Юлия Эдгара Лилиенфельда. Немецкий физик Оскар Хейл в 1934 году запатентовал полевой транзистор.
Полевые транзисторы основаны на простом электростатическом эффекте поля, по физическим процессам они проще биполярных транзисторов, и поэтому они придуманы и запатентованы, задолго до биполярных транзисторов. Тем не менее, первый МОП-транзистор, составляющий основу микроэлектроники, был изготовлен позже биполярного транзистора в 1960 году. И только в 90-х годах XX века во времена лавинного развития компьютерной техники, МОП-технология получила массовое распространение и стала доминировать над биполярной.
Так только в 1947 году Уильям Шокли, Джон Барди и Уолтер Браттейн в лабораториях компании Bell Labs впервые создали действующий биполярный транзистор, который был продемонстрирован 16 декабря того же года. 23 декабря состоялась официальная церемония демонстрации транзистора в действии, и эта дата считается днем изобретения транзистора.
Транзистор получил свое настоящее наименование не сразу, предлагались различные варианты его наименования «полупроводниковый триод» ( semiconductor triode ), «твердый триод» ( solid triode ), «триод поверхностного состояния» ( surface states triode ), «кристаллический триод» ( crystal triode ) и « lotatron », но в итоге было принято название предложенное Джоном Пирсом транзистор ( transistor от анг. transfer – переносить и resistance - сопротивление).
Первоначально название «транзистор» относилось к резисторам, управляемым напряжением, схематически транзистор можно представить именно в таком виде, как некое сопротивление, регулируемое напряжением на одном электроде (в полевых транзисторах – напряжение между затвором и истоком, в биполярных – напряжение между базой и эмиттером).
Транзистор:
структура, основные понятия и принципы работы
Транзистор – полупроводниковый электронный элемент, как правило, с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи.
Биполярный транзистор
Биполярный транзистор построен на основе трехслойного кристалла с двумя близко расположенными pn -переходами. В транзисторе имеются три области: эмиттер, база, коллектор. В соответствии с расположением pn – переходы называются эмиттер-база – эмиттерным , база коллектор – коллекторным.
В зависимости от типа проводимости слоев различают два типа транзисторов: pnp и npn . Принцип работы обоих типов транзисторов одинаковый, разница только в проводимости.
Управление токов в выходной цепи осуществляется за счет изменения входного напряжения или тока. Небольшое изменение входных величин может приводить к существенно большему изменению выходного напряжения и тока. Такое свойство усиливать сигналы широко используется в аналоговой технике. На схеме наглядно показан принцип усиления сигнала в транзисторе, основанный на вольтамперной характеристике (ВАХ) транзистора, и чем круче ВАХ, тем больше коэффициент усиления.
MOSFET транзистор
В настоящее время на рынке аналоговой техники доминируют биполярные транзисторы (международный термин биполярного транзистора – bipolar junction transistor (BJT)). В другой важнейшей отрасли электроники – цифровой технике (логика, память, микроконтроллеры, цифровая связь и тп.) биполярные транзисторы практически полностью вытеснены полевыми транзисторами.
Вся современная цифровая электроника построена, в основном, на полевых МОП (метал-оксид-полупроводник) транзисторах, как более экономичных, по сравнению с биполярными транзисторами. Иногда МОП-транзисторы называют МДП (металл-диэлектрик-полупроводник). Международный термин таких транзисторов – MOSFET ( metal - oxide - semiconductor field effect transistor ). Существуют два типа MOSFET транзисторов n-канальные и p-канальные. На рисунке приведена структура n-канального MOSFET транзистора, его отличие от p-канального транзистора всего лишь в полярности проводящего слоя.
С момента изобретения первого транзистора быстрое развитие технологий позволило создать более совершенные и производительные и в тоже время экономичные и энергосберегающие элементы. В рамках интегральной технологии транзисторы изготавливаются на одном кристалле для изготовления микросхем памяти, микроконтроллеров, микросхем логики и др. Размеры современных MOSFET транзисторов составляют 100-30 нм. При современной степени интеграции на одном чипе (размером 1-2 кв. см) размешаются несколько миллиардов транзисторов.
NXP Semiconductors на рынке MOSFET транзисторов
MOSFET транзисторы, на ряду с диодами и транзисторами общего применения, являются одними из самых востребованных элементов в современной электронике. В условиях жесткой конкуренции и существующих требований к высокой энергоэффективности оборудования разработчики стремятся уменьшить габариты, энергопотребление и себестоимость конечной продукции. Вследствие этих факторов различные производители MOSFET транзисторов International Rectifier ( IR ), STMicroelectronics , ON - Semiconductors , Vishay , Fairchild , Infineon вынуждены совершенствовать и предлагать все новые и новые разработки и технологии.
Компания NXP, смогла занять одну из лидирующих позиций в области производства MOSFET транзисторов, благодаря передовым технологиям и широкому портфолио MOSFET транзисторов насчитывающий более 900 наименований, включая высокочастотные, предоставляет реальный выбор разработчикам электроники подобрать для своих потребностей максимально удовлетворяющий их задачам элемент. Параметры транзисторов распределяется в диапазоне от 12 до 300 Вольт, с током истока до 100 Ампер и различными вариантами корпусов, рабочий диапазон температур транзисторов -55 – 175 °С. Краткий перечень и характеристики MOSFET транзисторов NXP сведены в таблицу ниже; полный перечень и характеристики транзисторов можно найти на сайте www.nxp.com .
Технология TrenchMOS
Мощные MOSFET транзисторы традиционно выпускались по планарной технологии. В конце 1990-х годов компания NXP вывела на рынок транзисторы, изготовленные по новой технологии, так называемой траншейной ( TrenchMOS ) обеспечивающей чрезвычайно низкое сопротивление открытого канала исток-сток.
На рисунке показана структура развития технологии Trench MOS NXP:
Развитие этой технологии позволило увеличить компактность кристалла и снизить сопротивление открытого канала RDS( ON ) (потери в канале) в несколько раз, а так же снизить стоимость таких транзисторов.
Противоречивые требования к MOSFET транзисторам, с одной стороны минимальное сопротивление открытого канала RDS( ON ), с другой стороны минимальный заряд затвора QG, прежде всего, приводили разработчиков электроники к необходимости выбора различных марок транзисторов для работы в тех или иных каскадах. К тому же возникала потребность выбора оптимального соотношения занимаемой площади и рассеиваемой мощности транзисторов. По мере совершенствования технологий производства MOSFET транзисторов производители предлагали различные варианты построения корпусов.
Эффективность MOSFET транзисторов основана не только на технологии получения кристалла, но и на корпусе в который данный кристалл установлен. Наиболее эффективными корпусами для MOSFET транзисторов признаны корпуса, предназначенные для SMD (поверхностного) монтажа, которые обеспечивают максимальную удельную мощность рассеяния. Совокупность совершенствования технологии получения кристаллов и компактность корпусов MOSFET транзисторов предоставляют производителям достаточно широкое поле для разработок.

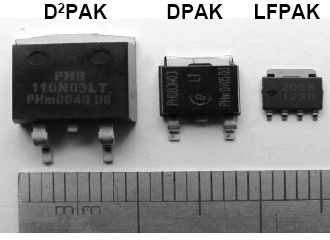

Так наряду со стандартными корпусами TO-220, DPAK , D?PAK и SO , компания NXP выпустила на рынок транзисторы MOSFET изготовленные по технологии шестого поколения Trench 6, в корпусе LFPAK (Loss Free Package). Комбинация технологии шестого поколения Trench с высокоэффективной упаковкой LFPAK увеличивают надежность транзисторов и расширяют границы применения. Транзисторы обладают малым сопротивлением до 1 мОм и высокой рабочей температурой.
Преимущества транзисторов NXP в корпусе LFPAK , очевидны, проведем их краткий анализ, для сравнения возьмем самые популярные корпуса D?PAK , DPAK, SO8. На рисунке 5 показаны габаритные соотношения этих корпусов, из которого очевидно преимущество корпуса LFPAK. Расчет площади занимаемой D?PAK , DPAK и LFPAK показывает, что экономия места, при применении транзисторов в корпусе LFPAK, достигает 75 и 46% соответственно.
При примерно соизмеримой площади занимаемой MOSFET транзисторами в корпусе SO8, корпус LFPAK имеет небольшое преимущество по высоте. Конструкция корпуса LFPAK, толщиной всего 1,1 мм , позволяет добиться оптимальных показателей по отводу тепла, обеспечивая дополнительный путь отвода тепла с верхней части корпуса, что позволяет при необходимости более эффективно использовать радиатор. Кроме того, корпус LFPAK имеет на 50% меньшую паразитную индуктивность, что делает транзисторы в этом корпусе идеальным для применения в мощных высокочастотных схемах.
На рисунке показаны результаты терфографии MOSFET транзисторов в корпусах SO8, DPAK и LFPAK:
Данные измерения были проведены при прочих равных условиях, рассеиваемая мощность на поверхности корпусов примерно 1Вт. Исключительные термические свойства корпуса LFPAK наилучшим образом влияют на производительность MOSFET транзисторов, и в ряде случаев это позволяет применить разработчикам два транзистора в корпусе LFPAK вместо трех транзисторов в корпусе SO8.
Компания NXP является одной из ведущих фирм в производстве электроники для автомобильных приложении. В портфолио компании для автомобильной электроники можно найти CAN, LIN, FlexRay трансиверы, и контроллеры, MOSFET транзисторы, автомобильные датчики (магниторезистивные, температурные), мультимедийные микросхемы, микросхемы-корректоры фар, защитные (TVS) диоды.
Расширяя портфолио MOSFET транзисторов для автомобильных применений, компания NXP разработала семейство MOSFET транзисторов TrenchPLUS с дополнительными функциями защиты и измерения температуры. Транзисторы семейства TrenchPLUS были разработаны и квалифицированны к соответствующему стандарту AEC для использования в особо важных системах автомобиля, например: тормозные системы (ABS), системы управления (ЭМУР).
На рисунке показана функциональная блок-схема устройства транзисторов семейства TrenchPLUS:
Наличие встроенного датчика тока в силовом MOSFET транзисторе позволяет эффективно защищать выходные цепи устройств от перегрузок по току и коротких замыканий. При таком построении транзистора повышается надежность прибора и снижается его стоимость, т.к. отпадает необходимость в использовании навесных элементов.
MOSFET транзисторы NXP, изготовленные по технологии TrenchMOS, представляют собой матрицу из нескольких тысяч полевых транзисторов с изолированным затвором, размещенных на одном кристалле, каналы которых соединены параллельно. Поскольку все транзисторы матрицы идентичны, протекающий ток, а значит и тепловая энергия, равномерно распределяются по всему кристаллу. К тому же параллельное соединение позволяет уменьшить сопротивление открытого канала.
Кроме того, такая конфигурация позволяет изолировать соединенные истоки нескольких ячеек и вывести их с кристалла отдельным выводом. Такой прибор может быть представлен в виде двух MOSFET транзисторов с объединенным стоком, затвором и раздельными истоками (рис.8). В случае открытого канала ток нагрузки будет распределяться в отношении, пропорциональном сопротивлению каналов. Ток истока датчика тока значительно меньше тока истока основного силового транзистора. При этом токи пропорциональны площадям, занимаемым элементами на кристалле, и их отношение обычно составляет n =500:1 (отношение тока истока основного транзистора к току истока датчика тока). Это отношение называется «sense ratio», и оно определено для случая, когда потенциалы истоков датчика тока и основного силового транзистора равны. Дополнительный отвод от области истока основного силового транзистора (отвод Кельвина) позволяет передать в анализирующую цепь точное значение потенциала.
MOSFET транзисторы NXP
P/N |
Корпус |
Тип канала |
V DS,
В |
R DSon (V GS =10В),
мОм
|
R DSon (V GS =4,5В),
мОм
|
I D,
А
|
P tot макс,
Вт
|
PMN28UN |
SC-74 |
N |
12 |
|
34 |
5,7 |
1,75 |
BSH205 |
SOT23 |
P |
-12 |
|
400 |
-0,75 |
0,417 |
BSH207 |
SC-74 |
P |
-12 |
|
120 |
-1,52 |
0,417 |
PHK04P02T |
SO8 |
P |
-16 |
|
120 |
-4,66 |
5 |
PMV31XN |
SOT23 |
N |
20 |
|
37 |
5,9 |
2 |
PH3120L |
LFPAK |
N |
20 |
2,65 |
3,7 |
100 |
62,5 |
PHKD6N02LT |
SO8 |
N |
20 |
|
|
10,9 |
4,17 |
PHD38N02LT |
DPAK |
N |
20 |
|
|
44,7 |
57,6 |
PMV65XP |
SOT23 |
P |
-20 |
|
76 |
-3,9 |
1,92 |
PMK50XP |
SO8 |
P |
-20 |
|
50 |
-7,9 |
5 |
PHP78NQ03LT |
TO-220AB |
N |
25 |
9 |
|
75 |
93 |
PH2925U |
LFPAK |
N |
25 |
|
3 |
100 |
62,5 |
PHU97NQ03LT |
IPAK |
N |
25 |
6,6 |
|
75 |
107 |
PHD108NQ03LT |
DPAK |
N |
25 |
6 |
|
75 |
187 |
PSMN1R2-25YL |
LFPAK2 |
N |
25 |
1,2 |
1,85 |
100 |
121 |
PHB66NQ03LT |
D2PAK |
N |
25 |
10,5 |
|
66 |
93 |
PHN210T |
SO8 |
N |
30 |
100 |
200 |
3,4 |
|
PSMN4R3-30PL |
TO-220AB |
N |
30 |
4,3 |
6,2 |
100 |
103 |
SI2304DS |
SOT23 |
N |
30 |
117 |
190 |
1,7 |
0,83 |
PH6030L |
LFPAK |
N |
30 |
6 |
9,7 |
76,7 |
62,5 |
BUK9213-30A |
DPAK |
N |
30 |
11 |
14,4 |
75 |
150 |
PMV40UN |
SOT23 |
N |
30 |
|
47 |
4,9 |
1,9 |
BUK762R7-30B |
D2PAK |
N |
30 |
2,7 |
|
75 |
300 |
BUK7E2R7-30B |
I2PAK |
N |
30 |
2,7 |
|
75 |
300 |
PHU101NQ03LT |
IPAK |
N |
30 |
5,5 |
|
75 |
166 |
PSMN1R3-30YL |
LFPAK2 |
N |
30 |
1,3 |
1,95 |
100 |
121 |
BUK7607-30B |
D2PAK |
N |
30 |
7 |
|
157 |
|
PMK35EP |
SO8 |
P |
-30 |
19 |
|
-14,9 |
6,9 |
BSH203 |
SOT23 |
P |
-30 |
|
900 |
-0,47 |
0,417 |
PSMN004-36B |
D2PAK |
N |
36 |
4 |
|
75 |
230 |
BUK7905-40ATE |
TO-220-5 |
N |
40 |
5 |
|
75 |
272 |
PSMN4R0-40YS |
LFPAK |
N |
40 |
4,2 |
|
100 |
106 |
BUK9609-40B |
D2PAK |
N |
40 |
7 |
|
75 |
157 |
BUK9209-40B |
DPAK |
N |
40 |
7 |
|
75 |
167 |
BUK752R3-40C |
TO-220AB |
N |
40 |
2,3 |
|
100 |
333 |
BUK7E2R3-40C |
I2PAK |
N |
40 |
2,3 |
|
100 |
333 |
BSN20 |
SOT23 |
N |
50 |
15000 |
|
0,173 |
0,83 |
BSS84 |
SOT23 |
P |
-50 |
10000 |
|
-0,13 |
0,25 |
OC1005 |
TO-220AB |
N |
55 |
7,1 |
|
75 |
|
BUK7107-55ATE |
D2PAK |
N |
55 |
7 |
|
75 |
272 |
PSMN005-55P |
TO-220AB |
N |
55 |
5,8 |
|
75 |
230 |
PH1955L |
LFPAK |
N |
55 |
17,3 |
21 |
40 |
75 |
BUK7237-55A |
DPAK |
N |
55 |
37 |
|
32,3 |
77 |
BSH111 |
SOT23 |
N |
55 |
|
4000 |
0,335 |
0,83 |
BUK9MGP-55PTS |
SO20 |
N |
55 |
22,6 |
27,9 |
10,7 |
3,9 |
BUK7E11-55B |
I2PAK |
N |
55 |
11 |
|
75 |
157 |
PHB32N06LT |
D2PAK |
N |
60 |
|
43 |
34 |
97 |
PHP32N06LT |
TO-220AB |
N |
60 |
|
43 |
34 |
97 |
BSH112 |
SOT23 |
N |
60 |
5000 |
5300 |
0,3 |
0,83 |
PMF3800SN |
SC-70 |
N |
60 |
4500 |
5300 |
0,26 |
0,56 |
PSMN004-60B |
D2PAK |
N |
60 |
3,6 |
|
75 |
230 |
PMR780SN |
SC-75 |
N |
60 |
920 |
1400 |
0,55 |
0,53 |
2N7002 |
SOT23 |
N |
60 |
5000 |
5300 |
0,3 |
0,83 |
PHD3055E |
DPAK |
N |
60 |
150 |
|
10,3 |
33 |
PMZ760SN |
SC-101 |
N |
60 |
900 |
1600 |
1,22 |
2,5 |
BSH201 |
SOT23 |
P |
-60 |
2500 |
3750 |
-0,3 |
0,417 |
PHB160NQ08T |
D2PAK |
N |
75 |
5,6 |
|
75 |
300 |
BUK9516-75B |
TO-220AB |
N |
75 |
14 |
|
67 |
157 |
BUK7909-75ATE |
TO-220-5 |
N |
75 |
9 |
|
75 |
272 |
PH3075L |
LFPAK |
N |
75 |
28 |
34 |
30 |
75 |
BUK7E4R3-75C |
I2PAK |
N |
75 |
4,3 |
|
100 |
333 |
BUK9217-75B |
DPAK |
N |
75 |
15 |
|
64 |
167 |
PSMN012-80PS |
TO-220AB |
N |
80 |
11 |
|
74 |
148 |
PSMN013-80YS |
LFPAK |
N |
80 |
12,9 |
|
60 |
106 |
BSP110 |
SC-73 |
N |
100 |
|
|
0,52 |
6,25 |
BUK7510-100B |
TO-220AB |
N |
100 |
10 |
|
75 |
300 |
BUK9Y53-100B |
LFPAK |
N |
100 |
49 |
|
23 |
75 |
PHKD3NQ10T |
SO8 |
N |
100 |
90 |
|
3 |
2 |
BSH114 |
SOT23 |
N |
100 |
500 |
|
0,85 |
0,83 |
PSMN015-100B |
D2PAK |
N |
100 |
15 |
|
75 |
300 |
PSMN025-100D |
DPAK |
N |
100 |
25 |
|
47 |
150 |
PSMN7R0-100ES |
I2PAK |
N |
100 |
6,8 |
|
100 |
269 |
PHP45NQ11T |
TO-220AB |
N |
105 |
25 |
|
47 |
150 |
PSMN015-110P |
TO-220AB |
N |
110 |
15 |
|
75 |
300 |
PHP27NQ11T |
TO-220AB |
N |
110 |
50 |
|
27,6 |
107 |
PSMN063-150D |
DPAK |
N |
150 |
63 |
|
29 |
150 |
PHP28NQ15T |
TO-220AB |
N |
150 |
65 |
|
28,5 |
150 |
PHB45NQ15T |
D2PAK |
N |
150 |
42 |
|
45,1 |
230 |
PHK5NQ15T |
SO8 |
N |
150 |
75 |
|
5 |
6,25 |
PSMN059-150Y |
LFPAK |
N |
150 |
59 |
|
43 |
113 |
PHP20NQ20T |
TO-220AB |
N |
200 |
130 |
|
20 |
150 |
PSMN102-200Y |
LFPAK |
N |
200 |
102 |
|
21,5 |
113 |
BSS87 |
MPT3; UPAK |
N |
200 |
3000 |
|
0,4 |
1 |
PSMN165-200K |
SO8 |
N |
200 |
165 |
|
2,9 |
3,5 |
PML260SN |
HVSON8 |
N |
200 |
294 |
|
8,8 |
50 |
PSMN130-200D |
DPAK |
N |
200 |
130 |
|
20 |
150 |
PSMN057-200P |
TO-220AB |
N |
200 |
57 |
|
39 |
250 |
BSP220 |
SC-73 |
P |
-200 |
12000 |
|
-0,225 |
1,5 |
PML340SN |
HVSON8 |
N |
220 |
386 |
|
7,3 |
50 |
BSP89 |
SC-73 |
N |
240 |
5000 |
7500 |
0,375 |
1,5 |
BSS192 |
MPT3; UPAK |
P |
-240 |
12000 |
|
-0,2 |
1 |
BSP126 |
SC-73 |
N |
250 |
5000 |
|
0,375 |
1,5 |
BSP225 |
SC-73 |
P |
-250 |
15000 |
|
-0,225 |
1,5 |
BSP130 |
SC-73 |
N |
300 |
6000 |
|
0,35 |
1,5 |
PHC2300 |
SO8 |
N/P |
300 |
6000 |
|
-0,235 |
1,6 |
BSP230 |
SC-73 |
P |
-300 |
17000 |
|
-0,21 |
1,5 |
Применение MOSFET-транзисторов
MOSFET транзистор универсальный прибор и области его применения практически не ограничены:
- промышленная автоматика – DC/DC преобразователи, понижающие/повышающие конверторы, блоки управления электродвигателями, блоки управления подачей топлива для автозаправочных станций, системы безопасности железнодорожного транспорта, электронные балласты для люминесцентных и компактных люминесцентных ламп, зарядные устройства;
- бытовая электроника – мобильные и бытовые телефоны, ноутбуки и блоки питания к ним, MP 3-плееры и мобильные плееры, цифровые видеокамеры, схемы защиты Li-ion батарей, set-top-box, схемы управления вращением кулеров, кондиционеры, модули управления лазерными приводами, блоки управления холодильниками, стиральными машинами, пылесосами;
- автомобильная электроника – генераторы и стартеры переменного тока, электронные модули рулевого управления,
электронасосы топлива и воды, турбокомпрессоры, модули управления стеклоподъемниками, стеклоочистителями, зеркалами, системы ABS, ESP , EBD, автоматизированные коробки передач, модули DC/DC преобразователей, регуляторы положения сидений, системы отопления, вентиляции, кондиционирования, система активной подвески;
Рассмотрим некоторые варианты схемы применения MOSFET транзисторов.
На рисунке показана типовая блок-схема применения MOSFET транзисторов в антиблокировочной автомобильной системе (ABS) и электронной системе контроля устойчивости автомобиля (ESP):
На следующем рисунке показана блок-схема блока управления приводом электромотора стояночного тормоза автомобиля построенном на MOSFET транзисторах:
Далее показано, как можно с помощью MOSFET транзисторов NXP организовать гибридную схему подключения блока управления стартером генератора:
На следующем рисунке показана блок-схема управления бесщеточным трехфазным электромотором с защитой от переполюсовки:
На следующем рисунке показана еще одна простейшая блок-схема управления электромотором. В отличие от предыдущих схем, данная схема предназначена для управления высокоскоростным электромотором постоянного тока.
В заключение рассмотрим блок-схему впрыска для типового дизельного автомобильного двигателя, построенного на MOSFET транзисторах:
На основании рассмотренных преимуществ MOSFET транзисторов производства компании NXP Semiconductors можно сделать выводы, что, в сравнении с продукцией других производителей, они наиболее эффективны для использования в различных силовых системах электроники, и наиболее пригодны для использования в особо важных системах безопасности автомобильного и железнодорожного транспорта. А в совокупности с магниторезистивными датчиками компании NXP можно организовать максимально производительные и эффективные системы.
Опыт применения MOSFET транзисторов NXP показал, что их легко можно применять в электронике, где ранее применялись электронные компоненты других известных производителей, таких International Rectifier (IR), STMicroelectronics, ON-Semiconductors , Vishay, Fairchild, Infineon , а зачастую превосходить качественные и ценовые параметры этих производителей.
