Обзор температурных датчиков NXP

  Аналоговые температурные датчики

Температурный датчик (терморезистор) (от греч. therme — тепло, жар; от лат. resisto — сопротивляюсь), термистор — полупроводниковый резистор , электрическое сопротивление которого существенно убывает или возрастает с ростом температуры. Для терморезистора характерны большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов), простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, стабильность характеристик во времени. Терморезистор изготовляют в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии, их размеры могут варьироваться в пределах от 1-10 мкм до 1-2 см. Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Перечень аналоговых температурных датчиков фирмы NXP Semiconductors представлены в таблице 1. Сенсоры выполнены по полупроводниковой (кремниевой) технологии. Их выгодно отличают (в сравнении с NTC или платиновыми (Pt) датчиками):
•  широкий выбор диапазонов измеряемых температур,
•  измерение температур до 300 ?С,
•  высокая стабильность измерения с течением времени (более 450000 часов),
•  линейная характеристика во всем температурном диапазоне,
•  различные корпуса, в т.ч. стеклянные, которые могут применяться непосредственно в агрессивных средах.

Таблица 1. Температурные датчики (терморезисторы) фирмы NXP Semiconductors

Обозначение

Рабочие температуры, °C

Точность, °C

Корпус

Вид

KTY81-110

-55 to +150

±1.3

SOD70

KTY81-120

-55 to +150

±2.5

SOD70

KTY81-121

-55 to +150

±1.3

SOD70

KTY81-122

-55 to +150

±1.3

SOD70

KTY81-150

-55 to +150

±6.3

SOD70

KTY81-151

-55 to +150

±3.2

SOD70

KTY81-152

-55 to +150

±3.2

SOD70

KTY81-210

-55 to +150

±1.3

SOD70

KTY81-220

-55 to +150

±1.3

SOD70

KTY81-221

-55 to +150

±1.3

SOD70

KTY81-250

-55 to +150

±6.3

SOD70

KTY81-251

-55 to +150

±3.2

SOD70

KTY81-252

-55 to +150

±3.2

SOD70

KTY82-110

-55 to +150

±1.3

SOT23

KTY82-120

-55 to +150

±2.5

SOT23

KTY82-121

-55 to +150

±1.3

SOT23

KTY82-122

-55 to +150

±1.3

SOT23

KTY82-150

-55 to +150

±6.3

SOT23

KTY82-151

-55 to +150

±3.2

SOT23

KTY82-152

-55 to +150

±3.2

SOT23

KTY82-210

-55 to +150

±1.3

SOT23

KTY82-220

-55 to +150

±2.5

SOT23

KTY82-221

-55 to +150

±1.3

SOT23

KTY82-222

-55 to +150

±1.3

SOT23

KTY82-250

-55 to +150

±6.3

SOT23

KTY82-251

-55 to +150

±3.2

SOT23

KTY82-252

-55 to +150

±3.2

SOT23

KTY83-110

-55 to +175

±1.3

SOD68

KTY83-120

-55 to +175

±2.5

SOD68

KTY83-121

-55 to +175

±1.3

SOD68

KTY83-122

-55 to +175

±1.3

SOD68

KTY83-150

-55 to +175

±6.6

SOD68

KTY83-151

-55 to +175

±3.3

SOD68

KTY83-152

-55 to +175

±3.3

SOD68

KTY84-130

-40 to +300

±4.8

SOD68

KTY84-150

-40 to +300

±8.0

SOD68

KTY84-151

-40 to +300

±4.0

SOD68

KTY84-152

-40 to +300

±4.0

SOD68



Цифровые температурные датчики

Использование аналоговых температурных датчиков заставляет столкнуться с рядом проблем связанных с передачей информации по каналу связи до АЦП. Цифровые температурные датчики позволяют избежать многих проблем, связанных с передачей аналогового сигнала от полупроводникового датчика к входу АЦП или компаратора.

Объединяя на одном кристалле чувствительный элемент, цепи коррекции нелинейности, АЦП, стандартный интерфейс, для подключения к микроконтроллеру и стабилизатор питания, эти приборы позволяют значительно упростить схемотехнику проектируемого устройства, повысить его надежность и снизить стоимость. Все микросхемы термометров дополнительно содержат встроенную оперативную память и схему слежения, для контроля выхода температуры за установленное пользователем пороговое значение.

Линейка цифровых температурных датчиков компании NXP представлена следующими элементами:

LM7A, LM7B – объединяет на одном кристалле чувствительный элемент, цепи коррекции нелинейности, 11-ти битный сигма-дельта АЦП (обеспечивает резолюцию 0,125 °С ), схему сброса, тактовый генератор, стандартный интерфейс, для подключения к микроконтроллеру и стабилизатор питания, pin-to-pin совместим с индустриальным стандартом LM75, а также регистр конфигурации, измеренной температуры, пороговой температуры, гистерезиса, логику управления и реализации I2C протокола (обеспечивая подключение на шину до восьми термометров). Кроме этого ЧИП включает цифровой компаратор с каскадом усиления на полевом транзисторе с открытым стоком.

•  Pin - to - pin совместим с промышленным стандартом LM 75 и обеспечивает высокое разрешение до 0,125 °С и расширенный диапазон питающего напряжения 2,8 – 5,5 В
•  I 2 C интерфейс позволяющий подключить до 8-ми устройств на одну шину
•  Диапазон питающих напряжений 2,8 – 5,5 В
•  Диапазон измеряемых температур -55 °С - +125 °С
•  Диапазон рабочей частоты генератора от 20 Гц до 400 кГц обеспечивает безотказную работу с шиной (для LM75B)
•  11-битный АЦП обеспечивающий точность измеряемой температуры до 0,125 °С
•  Точность измеряемой температуры:
        ±2 °С —- -25 °С - +100 °С
        ±3 °С —- -55 °С - +100 °С
•  Программируемый температурный порог и гистерезис
•  Потребление тока 3,5 мкА ( LM 75 A ) 1мкА ( LM 75 B ) в выключенном режиме для сохранения энергии
•  Автономная работа как термостат
•  Защита от электростатического напряжения до 2 кВ

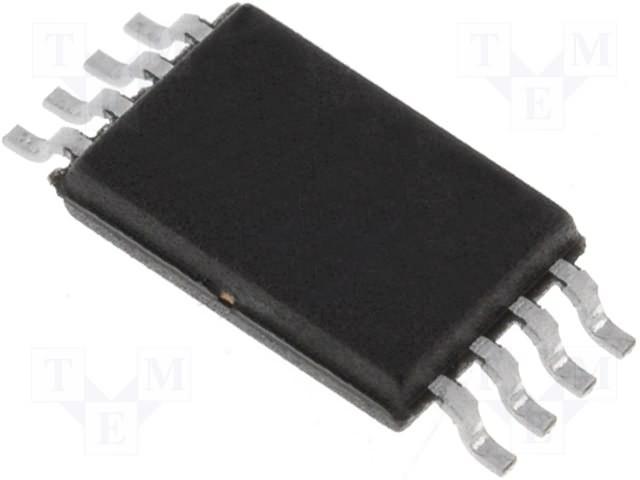

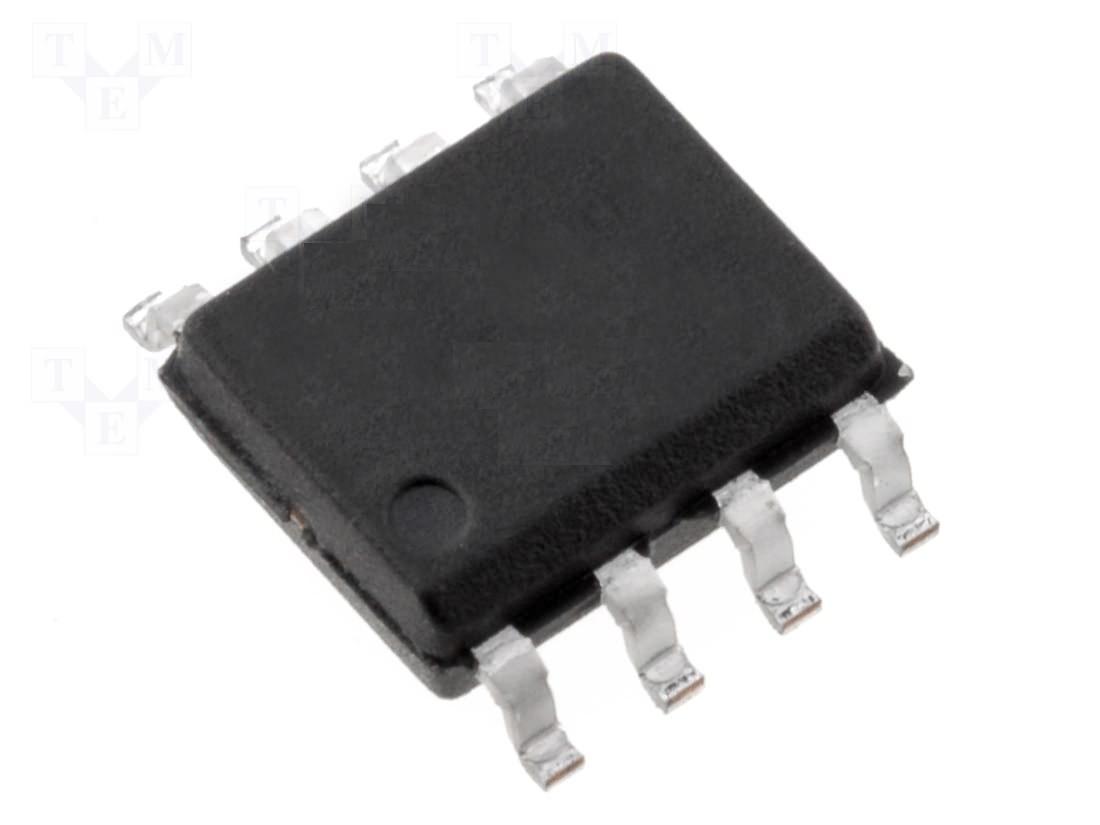

•  Маленький 8-ми выводной корпус, SO8 и TSSOP8



Наименование

Диапазон
измеряемых
температур, °С

Точность в
диапазоне
-25…100°С, ±°С

Разре-
шение,
°С

Время преобр.,
мс

I a /I stb ,
мА/мка

U п , В

Интерфейс

Тип корпуса

LM75AD

-55…+150

2,0

0,125

100

1,0/3,5

2,5…5,5

I2C

SO-8

LM75A

-55…+150

2,0

0,125

100

1,0/3,5

2,5…5,5

I2C

TSSOP-8



NE1617 , NE1617A , NE1619 – двухканальные цифровые температурные датчики , имеют встроенный термочувствительный элемент, а так же осуществляют мониторинг, удаленного объекта, при помощи внешнего термодатчика (кремниевого диода). Показания температуры с обоих датчиков фиксируются в соответствующих регистрах, затем считываются по 2-х проводной SMBus шине. Имеется система слежения, для формирования сигнала тревоги, в случае перехода температуры любого канала через запрограммированный порог. В микросхеме может быть от 1 до 9 адресов (определяются двумя адресными выводами) на шине. В микросхеме организована функция сохранения энергии Standby, эту функцию можно организовать любым программным обеспечением по SMBus шине или с помощью аппаратных средств используя резервный вывод. Датчик NE1619 осуществляет контроль напряжения питания системы: 12 В, 5 В, 3,3 В, 2,5 В, Vccp , Vdd . Совместимы с термодатчиками от Maxim MAX6657/58 и ADM1032 от Analog Device.

NE1617/NE1617A

  • Взаимозаменяем с микросхемой MAX1617 ( Maxim ) и ADM1021 ( Analog Device )
  • Контроль температуры самой микросхемы и температуры внешнего датчика
  • Точность измеряемой температуры NE1617
         ±2 °С встроенного датчика
         ±3 °С внешнего датчика
  • Точность измеряемой температуры NE1617A
         ±2 °С встроенного датчика +60 °С - + 100 °С
         ± 3 °С встроенного датчика 0 °С - + 125 °С
         ±3 °С внешнего датчика +60 °С - + 100 °С
         ±5 °С внешнего датчика 0 °С - + 125 °С
  • Не требуется калибровка
  • Программируемая зона тревоги пониженной или повышенной температуры
  • SMBus двухпроводный последовательный интерфейс
  • Напряжение питания 3 – 5,5 В
  • Потребление тока до 70 мкА в рабочем режиме
  • Потребление тока до 3 мкА режиме сна ( standby )
  • Защита от электростатического напряжения до 2 кВ (только для NE1617A)

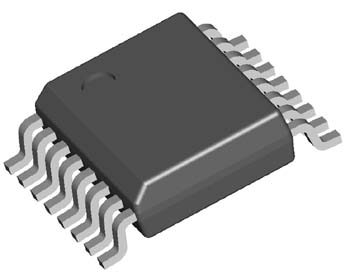

  • Маленький 16-ти выводной корпус, SSOP16

NE1619

  • Контроль данных встроенного и внешнего датчиков температуры
  • Точность измеряемой температуры NE161 9
         ±2 °С встроенного датчика
         ±3 °С внешнего датчика
  • Точность измерений 1 °С
  • Напряжение питания 2,8 – 5,5 В
  • Контроль напряжения питания 12 В, 5 В, 3,3 В, 2,5 В, V CCP , V DD
  • Точность ±2% во всем диапазоне измеряемых температур
  • Дифференциальная нелинейность ±1 LSB
  • Не требуется калибровка
  • Программируемая зона тревоги пониженной или повышенной температуры или напряжения
  • Программируемый сброс низкого уровня выходного импульса
  • SMBus двухпроводный последовательный интерфейс
  • Совместим с Heceta 4 от Intel
  • Защита от электростатического напряжения до 2 кВ
  • тестирование фиксированного уровня стандарта JESD78 который превышает 100 мА
  • Маленький 16-ти выводной корпус, SSOP16

Наименование

Диапазон
измеряемых
температур, °С

Точность в
диапазоне
-25…100°С, ±°С

Разре-
шение,
°С

Время преобр.,
мс

I a /I stb ,
мкА/мкА

U п , В

Интерфейс

Тип корпуса

NE1617ADS

0…120

2,0

1,0

170

70/3,0

3,0…5,5

SMBus

SSOP16

NE1618DS

0…120

2,0

1,0/0,125

150/750

80/3,0

3,0…3,6

SMBus

SSOP16

NE1619DS

0…120

2,0

1,0

150/750

250/100

2,8…5,5

SMBus

SSOP16

SA56004 – SMBus совместимый, включает в себя цифровой температурный датчик, имеет встроенный термочувствительный элемент, а так же осуществляет мониторинг, удаленного объекта, при помощи внешнего термодатчика (кремниевого диода), 11-битный АЦП (обеспечивает резолюцию 0,125 °С ), систему подачи тревожного сигнала при превышении температуры заданного диапазона. В микросхеме может быть до 8 отдельных адресов устройств для семи вариантов использования. Совместимы с термодатчиками от National LM86, MAX6657/58 Maxim и ADM1032 от Analog Device.

  • Точность измерения температуры внешнего термодиода микропроцессора или диодного соединения в пределах ±1 °С
  • Точность встроенного датчика ±2 °С
  • Диапазон температур -40 °С - + 125 °С
  • 11-битный АЦП обеспечивающий точность измеряемой температуры до 0,125 °С
  • 8 отдельных адресов устройств для семи вариантов использования. SA56004ED с выполнением кода 56004E и SA56004EDP с выполнением сода 6004 E адреса совместимы с термодатчиками от National LM 86, MAX 6657/58 Maxim и ADM1032 от Analog Device .
  • Регистр коррекции доступен для коррекции температуры внешнего датчика
  • Программируемая зона тревоги пониженной или повышенной температуры
  • SMBus двухпроводный последовательный интерфейс с поддержкой задержек
  • Напряжение питания 3 – 3,6 В
  • I 2 C интерфейс совместимый со стандартными и быстрыми функциями
  • Программируемая частота преобразования (0,0625 Гц до 26 Гц)
  • Закрывается при пониженном питании, для предотвращения считывания ошибочных данных температуры
  • тестирование фиксированного уровня стандарта JESD78 который превышает 100 мА
  • Маленький 8-ми выводной корпус: SO8, TSSOP8 и HVSON8

SE95 – высокоточный цифровой датчик температуры, объединяет на одном кристалле чувствительный элемент, 13-ти битный сигма-дельта АЦП (обеспечивает резолюцию 0,03125 °С), регистр конфигурации, измеренной температуры, пороговой температуры, гистерезиса, pin-to-pin совместим с индустриальным стандартом LM75/LM75A.

  • Pin - to - pin совместим с промышленным стандартом LM 75/LM75A
  • расширенный диапазон питающего напряжения 2,8 – 5,5 В
  • I 2 C интерфейс работает на частоте до 400 кГц и обеспечивает безотказную работу с шиной до 8 устройств
  • Диапазон измеряемых температур -55 °С - +125 °С
  • 13-битный АЦП обеспечивающий точность измеряемой температуры до 0,03125 °С
  • Точность измеряемой температуры ±1 °С в диапазоне измеряемых температур от -25 °С - +100 °С
  • Программируемый температурный порог и гистерезис
  • Потребление тока 7 мкА в выключенном режиме для сохранения энергии
  • Автономная работа как термостат
  • Защита от электростатического напряжения до 1 кВ
  • тестирование фиксированного уровня стандарта JESD78 который превышает 100 мА
  • Маленький 8-ми выводной корпус, SO8 и TSSOP8



SE 97 – объединяет на одном кристалле чувствительный элемент, 13-ти битный сигма-дельта АЦП (обеспечивает резолюцию 0,125 °С), 256 Байт энергонезависимой памяти (EEPROM) связанной по шине I2C/SMBus, программируемый температурный порог и гистерезис: выключен, 0 °С, 1,5 °С, 3 °С, 6 °С, система слежения, формирует сигнал тревоги, в случае перехода температуры любого канала через запрограммированный порог.

Характеристика микросхемы:

Основные:

  • Соответствует стандарту JEDEC для температурных датчиков DIMM, плюс 256 Б встроенной энергонезависимой памяти ( EEPROM ) для последовательной детекции наличия устройства
  • SE 97 оптимизирована под питающие напряжения в диапазоне 3,0 – 3,6 В, но SPD может быть прочитана и при 1,7 В
  • Потребление тока 0,1 мкА (типовое) и 0,3 мкА (максимальное)
  • Двухпроводный интерфейс: I2C/ SMBus совместимый, с частотой от 0 Гц до 400 кГц
  • Адрес сигнала тревоги SMBus и задержка программируемые
  • Защита от электростатического напряжения до 2,5 кВ
  • тестирование фиксированного уровня стандарта JESD78, который превышает 100 мА
  • Маленький 8-ми выводной корпус, TSSOP 8, HVSON8, HXSON8 и HWSON 8

Датчика температуры:

  • 11-битный АЦП обеспечивающий точность измеряемой температуры до 0,125 °С
  • Потребление тока 250 мА (типовое) и 400 мА (максимальное)
  • Программируемый температурный порог и гистерезис: выключен, 0 °С, 1,5 °С, 3 °С, 6 °С
  • Программируемая зона тревоги пониженной, повышенной или критической температуры
  • Точность измеряемой температуры
    - ±0,5 °С/±1 °С (тип/макс) - +75 °С - +95 °С
    - ±1 °С/±2 °С (тип/макс) - +40 °С - +125 °С
    - ±2 °С/±3 °С (тип/макс) - -20 °С - +125 °С

EEPROM :

  • Потребляемый ток
    Запись – 0,6 мА (тип) для 3,5 мс (тип)
    чтение – 100 мА (тип)
  • Организован как один блок 256 Б (256х8)
  • 100 000 циклов записи/стирания и 10 лет хранение данных
  • Долговременное и обратимое программное обеспечение для защиты записи
  • Программное обеспечение защиты записи не менее 128 Б



SE 98 – I2C/ SMBus совместимый, объединяет на одном кристалле чувствительный элемент, 11-ти битный сигма-дельта АЦП (обеспечивает резолюцию 0,125 °С ), программируемый температурный порог и гистерезис: выключен, 0 °С, 1,5 °С, 3 °С, 6 °С, система слежения, формирует сигнал тревоги, в случае перехода температуры любого канала через запрограммированный порог.

Характеристика микросхемы:

Основные:

  • Соответствует стандарту JEDEC для температурных датчиков DIMM
  • оптимизирована под питающие напряжения в диапазоне 3,0 – 3,6 В
  • Потребление тока 0,1 мкА (типовое) и 15 мкА (максимальное)
  • Двухпроводный интерфейс: I2C/ SMBus совместимый, с частотой от 0 Гц до 400 кГц
  • программируемые адрес сигнала тревоги SMBus и задержка
  • Маленький 8-ми выводной корпус TSSOP 8, HVSON8

Датчика температуры:

  • АЦП
  • Потребление тока 200 мА (типовое) и 250 мА (максимальное)
  • Программируемый температурный порог и гистерезис: выключен, 0 °С, 1,5 °С, 3 °С, 6 °С
  • Программируемая зона тревоги пониженной, повышенной или критической температуры
  • Точность измеряемой температуры
    - ±1 °С/±2 °С (тип/макс) - +75 °С - +95 °С
    - ±2 °С/±3 °С (тип/макс) - +40 °С - +125 °С
    - ±3 °С/±4 °С (тип/макс) - -20 °С - +125 °С



Области применения температурных датчиков:

Настольные компьютеры, ноутбуки, индустриальные контроллеры, телекоммуникационное оборудование, сервера и рабочие станции, системы вентиляции и кондиционирования, другие системы контроля температуры и термокомпенсации, модули памяти, жесткие диски и другая компьютерная периферия.



Егоров Алексей





Daname.DesignLab
